Welke bestanden heb je nodig voor lasersnijden?

Voor het lasersnijden van jouw product moet je een vector bestand aanleveren dat aan onze specificaties voldoet. Als je dit bestand niet zelf kunt aanleveren, dan kun je ook een handgetekend ontwerp doorsturen. Wij zetten dit ontwerp dan om naar het juiste vector bestand voor de lasermachine.

Wij ondersteunen momenteel de volgende bestandsformaten voor lasersnijden:

• DXF (Algemeen vector formaat)
• EPS (Adobe Illustrator)
• AI (Adobe Illustrator)
• SVG (Algemeen vector formaat)

Alle andere bestandsformaten worden niet ondersteund en zullen door ons handmatig ingetekend moeten worden. Hiervoor rekenen wij een tarief van €75 excl. BTW per uur. Er is geen minimum tarief, dus voor eenvoudige tekeningen zijn de ontwerpkosten slechts enkele euro's.

Heb je wel de mogelijkheid om deze vector bestanden aan te leveren? Lees dan verder om ervoor te zorgen dat je aan onze eisen voldoet.

Algemene regels voor een juist vectorbestand

1. Juiste schaal en afmetingen
Binnen jouw gewenst CAD programma dien je altijd te werken op schaal 1:1 met millimeters als eenheid.

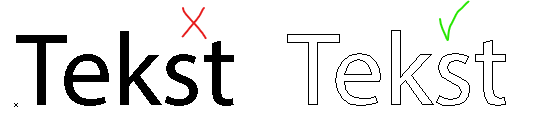

2. Tekst als paden
Als je ontwerp volledig is ingetekend is het van belang dat je tekst omzet naar paden (lijnen). In jouw software staat dit waarschijnlijk onder de functie 'Create Outlines', 'Convert to Path', 'Explode' etc.

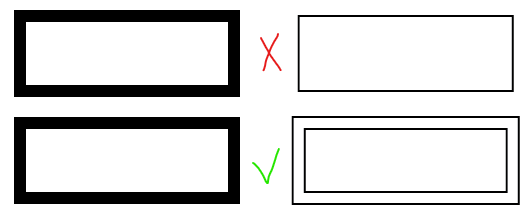

3. Lijnen als paden
Net zoals tekst, moeten ook lijnen naar paden worden omgezet. Dit is het geval als je een lijn hebt getekend met een bepaalde breedte. Door de lijn om te zetten naar een pad zal de lijnbreedte juist worden ingelezen.

4. Dubbele lijnen
Teken je in 3D? Let dan op dat tijdens het exporteren van je bestand naar DXF geen dubbele lijnen ontstaan. Onze laser ziet geen diepteverschil en zal de lijn dan twee keer uitsnijden. Dit heeft als gevolg dat een onderdeel mogelijk twee keer uitgesneden wordt, en dus extra kosten met zich meebrengt.

Wij controleren op basis van een steekproef of er dubbele lijnen in het ontwerp zitten en verwijderen ze indien nodig. Het is echter onmogelijk om alle lijnen te controleren, dus daarvoor ligt de verantwoordelijkheid bij de ontwerper.

5. Maatvoeringen, markeringen & andere hulpelementen
Verwijderd alle opmerkingen, markeringen, maataanduidingen etc. die niet lasergesneden hoeven te worden.

6. Kleuren voor lasergraveren
Wil je naast lasersnijden ook elementen gegraveerd hebben? Zet deze elementen dan in de kleur ROOD. Zo weten wij wat er gegraveerd moet worden in het ontwerp.

7. SignKoning denkt mee
Wij begrijpen goed dat niet iedereen even handig is in het voorbereiden van een technische tekening. Daarom helpen wij je graag om de tekening te controleren nadat je bovenstaande punten in acht heb genomen. Eventuele kleine foutjes halen wij er gratis uit.
